Les joints toriques FEP encapsulés, également appelés encapsulated o-rings, sont la solution idéale pour les environnements exigeants où la résistance chimique ne doit pas compromettre l’élasticité du joint.
Conçus à partir d’un élastomère (FKM ou VMQ) encapsulé dans une gaine étanche en FEP (ou PFA pour les applications dynamiques), ces joints toriques combinent souplesse et robustesse chimique, tout en offrant une tenue en température exceptionnelle
1. Qu’est-ce qu’un joint torique FEP encapsulé ?

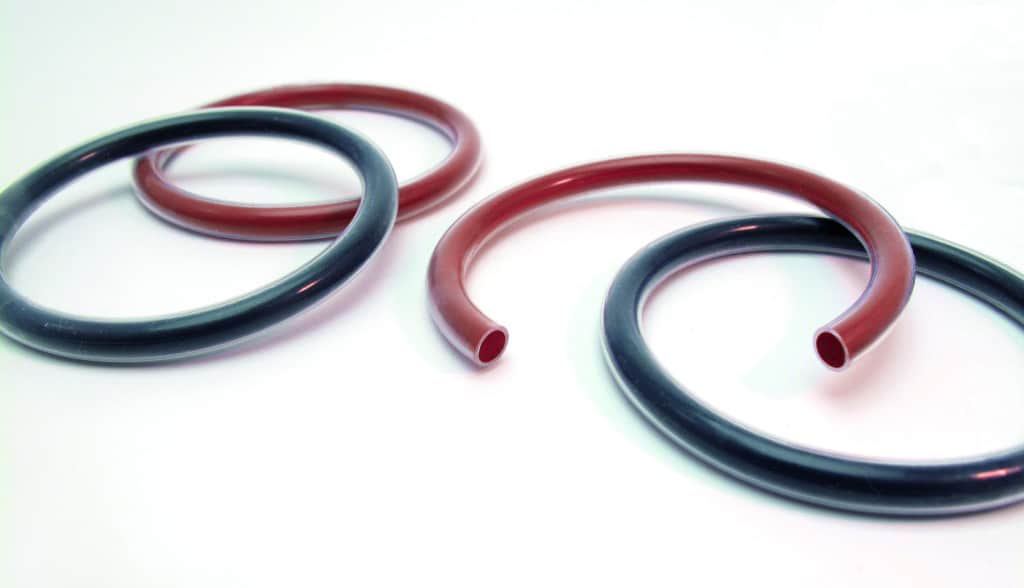

Un joint torique FEP est composé :
-
D’une âme en élastomère, assurant l’élasticité du joint et une bonne reprise de forme.
-
D’une enveloppe en FEP (fluorinated ethylene propylene), matériau hautement résistant aux agents chimiques et solvants.
Ce type de joint est souvent qualifié de « PTFE élastique » en raison de ses performances similaires en termes de résistance chimique, avec l’avantage d’une meilleure déformabilité.
2. Performances thermiques et mécaniques étendues
Selon l’élastomère utilisé, le joint torique FEP peut couvrir une large plage de température :
-
FEP/FPM (fluoroélastomère) : -20°C à +200°C
-
FEP/VMQ (silicone) : -60°C à +200°C
-
Utilisable jusqu’à +250°C avec une gaine PFA pour des applications spécifiques
-
Version cryogénique avec ressort en inox : jusqu’à -200°C, idéal pour l’oxygène liquide ou l’hydrogène
Les joints FEP encapsulés sont compatibles avec des pressions jusqu’à 250 bars, et jusqu’à 500 bars avec bague anti-extrusion.
3. Avantages clés des joints FEP encapsulés
-
✅ Excellente résistance chimique : idéal pour les environnements agressifs (acides, solvants, gaz techniques…)
-
✅ Reprise élastique : contrairement au PTFE pur, ces joints s’adaptent mieux aux montages statiques
-
✅ Tenue en température extrême : adaptés aux environnements cryogéniques ou très chauds
-
✅ Homologations alimentaires et pharmaceutiques : conformes FDA et USP
-
✅ Alternative économique aux joints en FFKM, tout en restant performant
4. Données techniques et recommandations de montage
Couleurs et duretés disponibles :
-
FEP/FPM noir : 90/95 Shores A
-
FEP/VMQ rouge : 85/90 Shores A
-
(option : 75/80 Shores A sur demande)
Taux de compression recommandés :
-
15–20 % : montage statique
-
10 % : application dynamique (garniture mécanique)
-
5–8 % : application pneumatique
Limites techniques :
-
Ovalisation possible pour petits diamètres intérieurs
-
Non adapté aux gorges fermées
-
Diamètre de tore dépendant du diamètre de la gaine disponible
-
Réservé aux montages statiques (préférer les joints FFKM Ultima pour les applications dynamiques exigeantes)
L’offre ULTIMA : flexibilité, réactivité et sur-mesure
En choisissant ULTIMA, vous bénéficiez d’un accompagnement complet et réactif :
-
📦 Stock important : livraison sous 24h pour les références standard
-
🛠️ Aucune charge d’outillage
-
🔄 Production flexible : du prototype à la moyenne série (jusqu’à 1 000 pièces)
-
🔧 Grand diamètre possible jusqu’à 3 mètres
-
⏱️ Production spécifique livrable sous 4 semaines
Conclusion
Les joints toriques FEP encapsulés représentent un compromis idéal entre résistance chimique, performance thermique et souplesse mécanique. Grâce à leur conception innovante et à la souplesse d’approvisionnement proposée par DMP, ils s’imposent comme un choix stratégique pour les environnements industriels complexes, notamment dans les secteurs pharmaceutiques, alimentaires, cryogéniques et chimiques.
🔍 Besoin d’un devis ou d’un conseil technique ? Contactez notre équipe et bénéficiez de notre réactivité et de notre expertise industrielle !
